一、PVC材料的行業(yè)應(yīng)用

聚氯乙烯（PVC）是一種應(yīng)用廣泛的高分子材料，憑借其耐腐蝕、絕緣性佳及加工靈活等特點，在多個領(lǐng)域發(fā)揮重要作用：

建材領(lǐng)域：用于制造管道、門窗密封條、地板革等，兼具耐用性與成本優(yōu)勢；

醫(yī)療包裝：作為輸液袋、血袋的復合膜基材，需確保無菌性與密封強度；

工業(yè)制品：應(yīng)用于防水卷材、電纜護套等，對粘合層可靠性要求嚴格。

在這些場景中，PVC與其他材料（如PE、PET）的熱合質(zhì)量直接影響產(chǎn)品性能，因此熱合強度檢測成為關(guān)鍵質(zhì)量控制環(huán)節(jié)。

二、YBB00212005-2015標準的核心要求

該標準針對PVC粘合層熱合強度的測試方法提出明確規(guī)范，主要涵蓋以下內(nèi)容：

設(shè)備要求：拉伸試驗機需具備±1%精度，速度可調(diào)至（200±20）mm/min；

熱合裝置需精準控制溫度（±2℃）、壓力及時間，避免工藝波動影響結(jié)果。

試樣制備：熱合參數(shù)需符合材料技術(shù)規(guī)范，無特殊要求時參考溫度120~160℃、壓力0.2~0.5 MPa、時間1~3秒；試樣寬度為15mm，有效熱合長度≥50mm，每組至少5個無缺陷樣本。

測試環(huán)境：實驗室需保持（23±2）℃、濕度（50±5）% RH，試樣預處理4小時以上。

三、試驗方法及步驟

熱合試樣制備 使用熱封儀按設(shè)定參數(shù)對PVC與復合層進行熱合；

裁切試樣時避免邊緣毛刺或分層，確保尺寸精度。

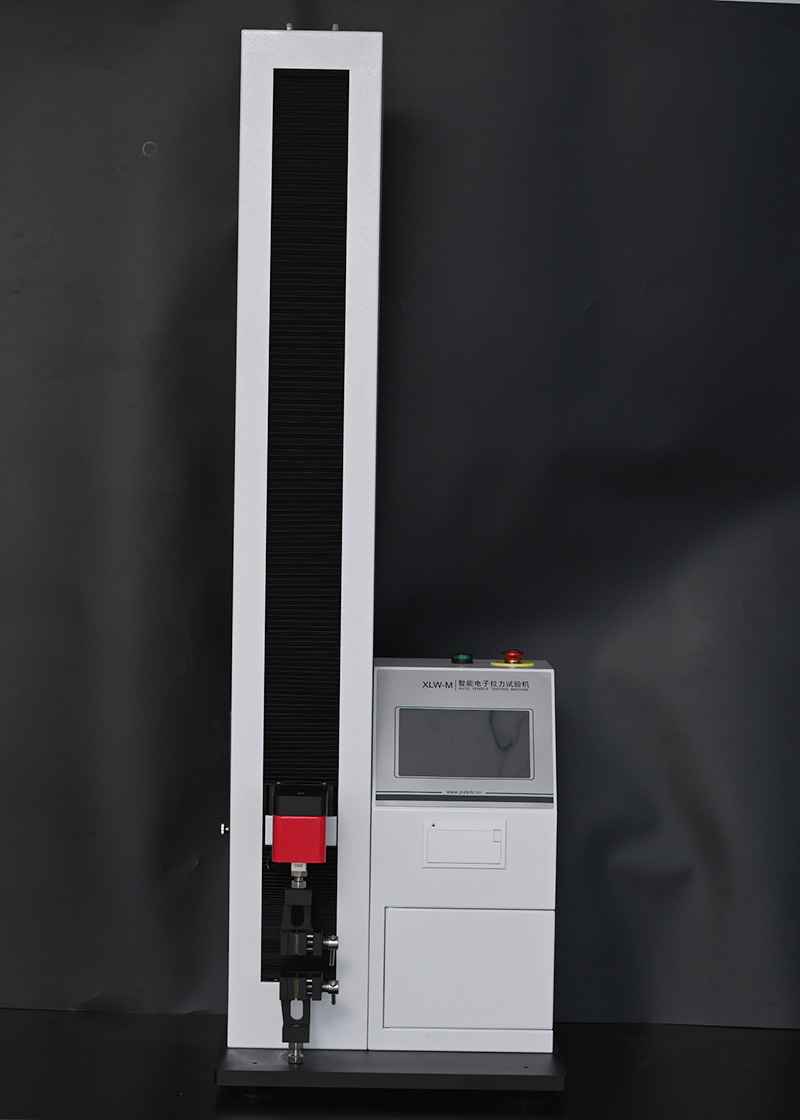

剝離測試操作

將試樣兩端分別夾持于拉伸試驗機夾具，保持熱合線與施力方向垂直；

以200mm/min速度勻速剝離，記錄剝離過程的最大力值（精確至0.1N）。

數(shù)據(jù)計算與分析

熱合強度=最大剝離力（N）/試樣寬度（cm或15mm）；

剔除偏差超過均值±15%的異常數(shù)據(jù)，取剩余樣本平均值作為最終結(jié)果；

需注明破壞類型：粘合失效（層間剝離）或內(nèi)聚失效（材料斷裂）。

結(jié)果判定與報告

對比實際強度與產(chǎn)品標準值，評估熱合工藝是否達標；

報告中需包含試樣信息、測試條件、強度數(shù)據(jù)及破壞模式描述。

四、測試意義與行業(yè)價值

通過YBB00212005-2015標準化的測試方法，企業(yè)可精準量化PVC粘合層質(zhì)量，優(yōu)化熱合工藝參數(shù)，從而提升產(chǎn)品密封性、耐用性及安全性。尤其在醫(yī)療包裝等高要求領(lǐng)域，合規(guī)的測試流程是保障產(chǎn)品可靠性的重要技術(shù)支撐。
